詳情介紹：
黑匣子超聲探傷儀JTUbox1適用于“遠程探傷”及“探傷教學培訓”。針對實驗室、教學研發，它有著輕巧的身材，簡單明了的展示效果，同時支持功能定制開發！

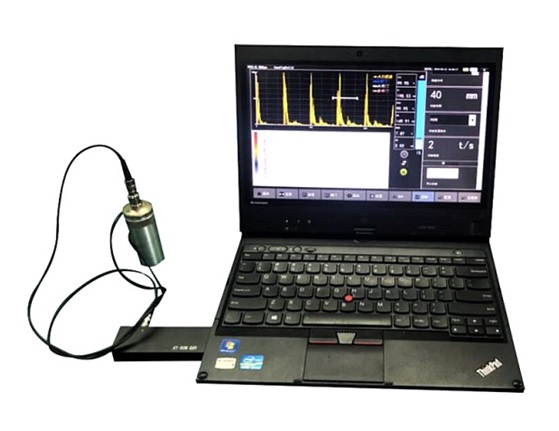

黑匣子超聲探傷儀JTUbox1是便攜智能超聲波探傷儀,采用超小型化設計。與平板電腦、筆記本電腦等具有USB接口的終端設備連接后，具備VGA、HDMI等多種視頻輸出功能。
黑匣子超聲探傷儀便攜：體型小巧，堪比U盤，哪都能放，哪都能裝；
☆ 即插即用：黑匣子超聲探傷儀兼容主流WINDOWS系統，只要終端有USB接口就能使用；
☆ 黑匣子超聲探傷儀軟件功能強大：可視化操作，文字式菜單結構，操作簡單易學，
☆ 方波脈沖激勵，優化的電聲匹配；
☆ 支持全波，正波，負波和射頻信號；
☆ 支持80M-160M不同采樣頻率；
☆ 支持單晶，雙晶，透射方式檢；
☆ 支持 1M-15M不同頻率探頭；
性能指標：
黑匣子超聲探傷儀JTUbox1是便攜智能超聲波探傷儀,采用超小型化設計。與平板電腦、筆記本電腦等具有USB接口的終端設備連接后，具備VGA、HDMI等多種視頻輸出功能。
黑匣子超聲探傷儀便攜：體型小巧，堪比U盤，哪都能放，哪都能裝；
☆ 即插即用：黑匣子超聲探傷儀兼容主流WINDOWS系統，只要終端有USB接口就能使用；
☆ 黑匣子超聲探傷儀軟件功能強大：可視化操作，文字式菜單結構，操作簡單易學，
☆ 方波脈沖激勵，優化的電聲匹配；
☆ 支持全波，正波，負波和射頻信號；
☆ 支持80M-160M不同采樣頻率；
☆ 支持單晶，雙晶，透射方式檢；
☆ 支持 1M-15M不同頻率探頭；
性能指標：
| 性能指標 | |
| 檢測范圍 | 鋼：1mm – 2000mm |
| 聲速 | 100-9999m/s，預設26個常用材料聲速 |
| 探頭延遲 | 0-500us |
| 顯示延遲 | -199-200mm |
| 線性誤差 | 水平 ≤0.1% 垂直 ≤3% |
| 動態范圍 | >36dB |
| 靈敏度余量 | >64dB 200mm，2mm平底孔 |
| 外型尺寸 | 107×35×14mm |
| 重量 | 0.05Kg |
| 工作環境 |
溫度 -10℃-60℃ 濕度 5%-60% |
| 發射 | |
| 方波脈沖電壓 | 50-230V |
| 脈沖寬度 | 50–1500ns |
| 發射重復頻率 | 100-5000Hz連續可調 |
| 阻尼匹配 | 50Ω |
| 接收 | |
| 增益 | 0-80dB動態范圍 |
| 增益步距 | 0.1/0.2/0.5/1/2/6/12/無極 |
| 采樣頻率 | 80-160M |
| 檢波方式 | 全波/正波/負波/射頻 |
| 頻率帶寬 | 1.25/2.5/5/10/寬頻 |
| 存儲、探頭接口 | |
| 存儲 |
A掃原始數據 B掃成像 |
| 數據組 | 取決于終端設備空間大小 |
| 探頭連接 | C5接口 |
| 區域、單位 | |
| 語言 | 中文/可定制英、法、德、俄等多種語言 |
| 單位 | mm/inch |
| 時鐘 | 實時顯示日期時間 |
| 閘門 | |
| 閘門數量 | 3個獨立閘門（一個界面閘門） |
| 閘門隨動 | 支持閘門1框選界面波，閘門2、3作為隨動始終在界面波后相同位置 |
| 測值顯示 | 各閘門內*高波峰幅度,位置（SA）,深度（DA）,水平距離（PA,RA(去掉探頭前沿)）和往返次數 |
| 報警 | 各閘門內設置報警邏輯（正（波形高于閘門）/負（波形低于閘門）/關閉） |
| 當量曲線 | |
| DAC/DGS | 5條 |
| AWS/TCG | 高配版具備此功能 |
| 標準 | GB 11345/NB 47013/自定義 |
| 標定 | 10個無順序標定點 |
| DGS | 適用于大平底/平底孔/通孔三種參考類型，考慮了參考衰減、材料衰減和表面補償因素, 缺陷評估方式：當量大小/當量增益/百分比 |
| 配置清單 | |
| 標準配置 |
JTUbox1主機 1臺 直/斜探頭 2只 探頭線 2根 說明書（電子版） 1份 包裝箱 1個 耦合劑 1瓶 |
