新性能特點：
?頻譜分析功能 FFT
?焊縫圖示，裂紋測深，孔徑計算，曲面修正，回波包絡，回波編碼
?IP65防水防油污設計，探頭接口防護，柔性探頭線可達萬小時。

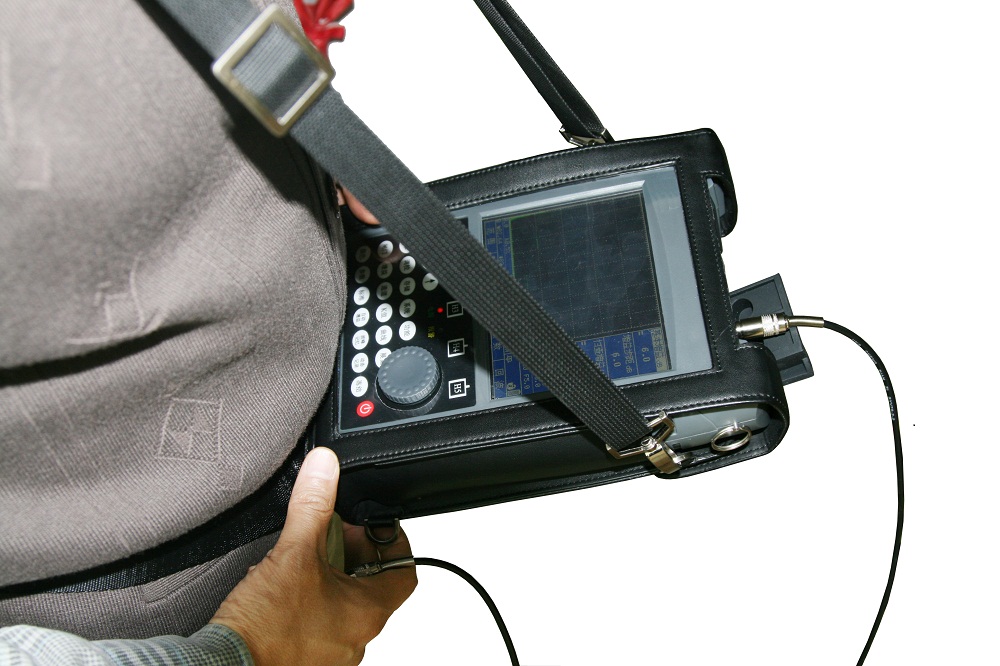

?雙電雙充配置，支架和背包皮套攜帶使用方便。
?數字真彩色液晶顯示 TFT顯示，16套彩屏方案任意更換。
?操作簡單方便，人機對話式界面，操作教學提示功能。
?探傷錄像時長達2小時存儲，刪除，回放，上傳功能。

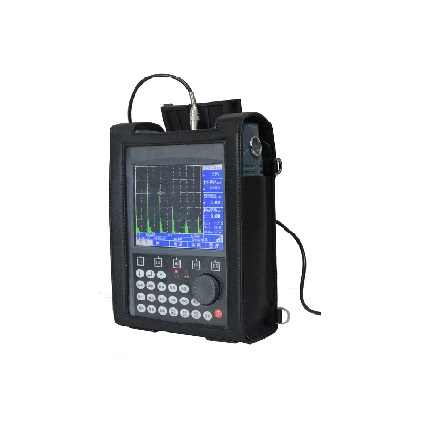

DUT9805數字智能超聲探傷儀性能特點
?人機對話式界面，操作教學提示功能，主菜單，子菜單在同一窗口顯示。無需尋找，一目了然。操作簡單方便；
?DAC焊縫曲線，DGS（AVG）曲線適用于鍛件等工件的探傷；內置國內外所有標準。
?具備閘門內峰值自動捕捉功能；并設計有快捷按鍵和數碼飛梭旋輪。
?擁有直探頭、斜探頭自動校準功能，使用簡單方便；
?曲面修正功能根據曲面的直徑自動修正缺陷位置的檢測結果。
?100-1000可擴展個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊，工作效率高；
?方波脈沖發生器：幅值和脈寬可調，適用于探測不同材料，不同深度工件的缺陷；
?具備A掃和B掃兩種掃描方式；
?超高亮顯示屏，強光，弱光環境，陽光下可清晰顯示；可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。
?全中文觸摸式鍵盤，操作過程全中文提示。操作簡單易學；
?可將波形和通道參數直接存儲到U盤中，也可通過盤-盤拷貝的形式將已存儲在探傷內的數據一次倒入U(xiǎn)盤中，然后通過上位機軟件對波形和數據進行處理；
?可連接打印機，打印探傷報告和探傷波形；
?大容量鋰電池，低功耗設計，可連續工作24個小時以上。高性能安保電池模塊便于拆裝，可以脫機獨立充電
技術參數劃分:
|
|
|
9805 |
||||
|
檢測范圍 |
|
0～25000mm |
||||
|
聲速范圍 |
1000～9999m/s 400～20000m/s |
|||||
|
增益范圍 |
0dB～110dB |
|||||
|
顯示延遲 |
-20µs～+3400µs |
|||||
|
探頭零偏 |
0µs～99.99µs |
|||||
|
工作頻率 |
|
0.2～20MHz |
||||
|
電噪聲水平 |
≤10％ |
|||||
|
探頭阻尼 |
100Ω、150Ω、200Ω、500Ω |
|||||
|
重復頻率 |
|
10～2000Hz |
||||
|
靈敏度余量 |
＞62dB（深200mm，Ф2平底孔） |
|||||
|
分 辨 力 |
＞40dB（5P14） |
|||||
|
線性抑制 |
0～80%（數字抑制） |
|||||
|
垂直線性誤差 |
≤3% |
|||||
|
水平線性誤差 |
≤0.1% |
|||||
|
動態范圍 |
≥32dB |
|||||
|
脈沖類型 |
方波 |
|||||
|
脈沖強度 |
|
多級可調 |
||||
|
脈沖寬度 |
|
自動匹配/ 50～1000ns |
||||
|
環境溫度 |
-20℃～﹢50℃ |
|||||
|
環境濕度 |
20%～95％ RH |
|||||
|
工作時間 |
≥ 24 hours |
|||||
|
電源電壓 |
DC:7.2V; AC:220V |
|||||
|
尺寸 |
220×175×59（mm） |
|||||
|
重量 |
0.9kg 含電池 |
|||||
|
||
