由于曲軸的被測面的位置窄，傳統粗糙度儀的傳感器的移動方向是前后移動的，而粗糙度測量時要求垂直于加工方向的，所以測量曲軸時需要轉接桿或直角轉接機構才能完成測量。這樣傳感器與主機連接點增加了2個，所以造成測出來的值不穩定。

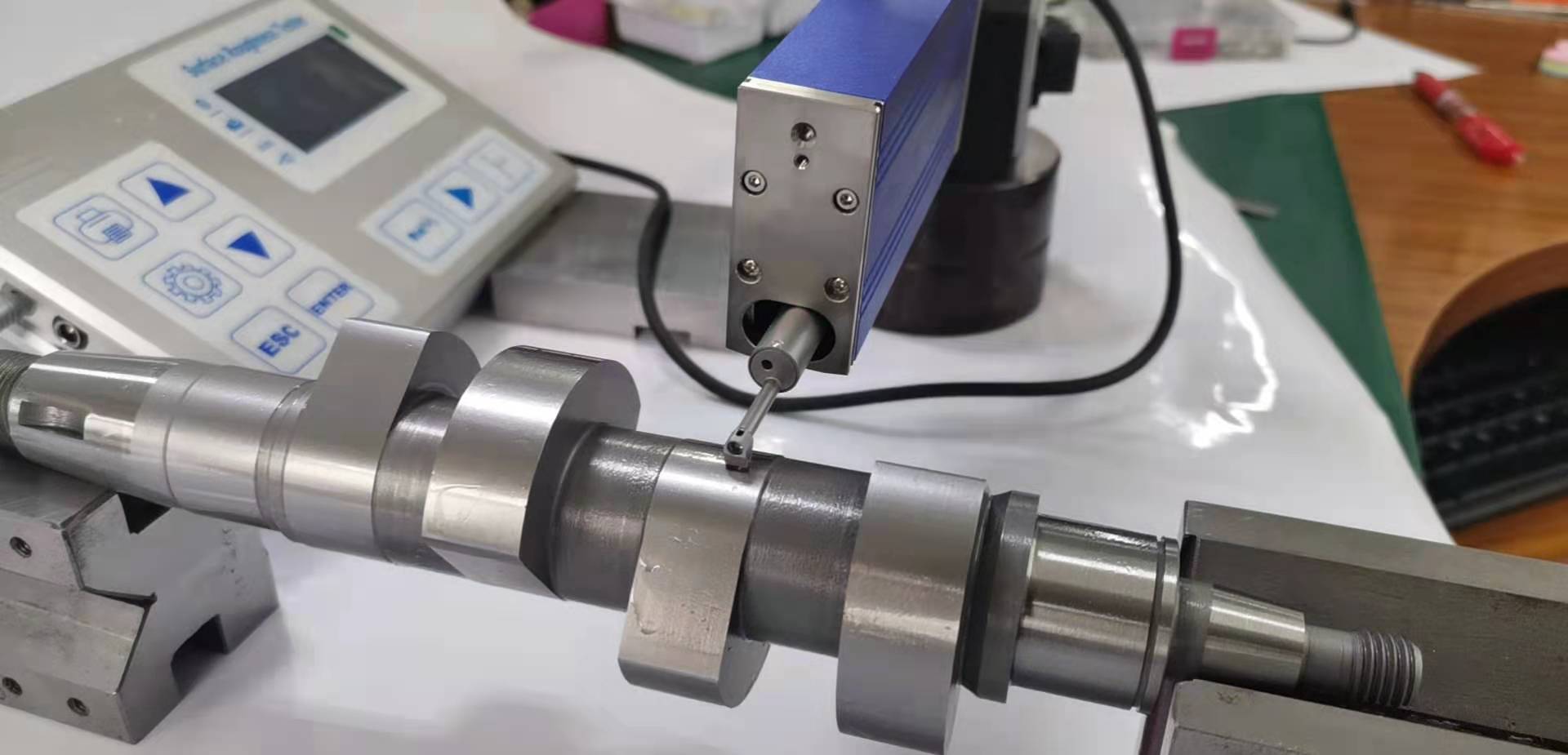

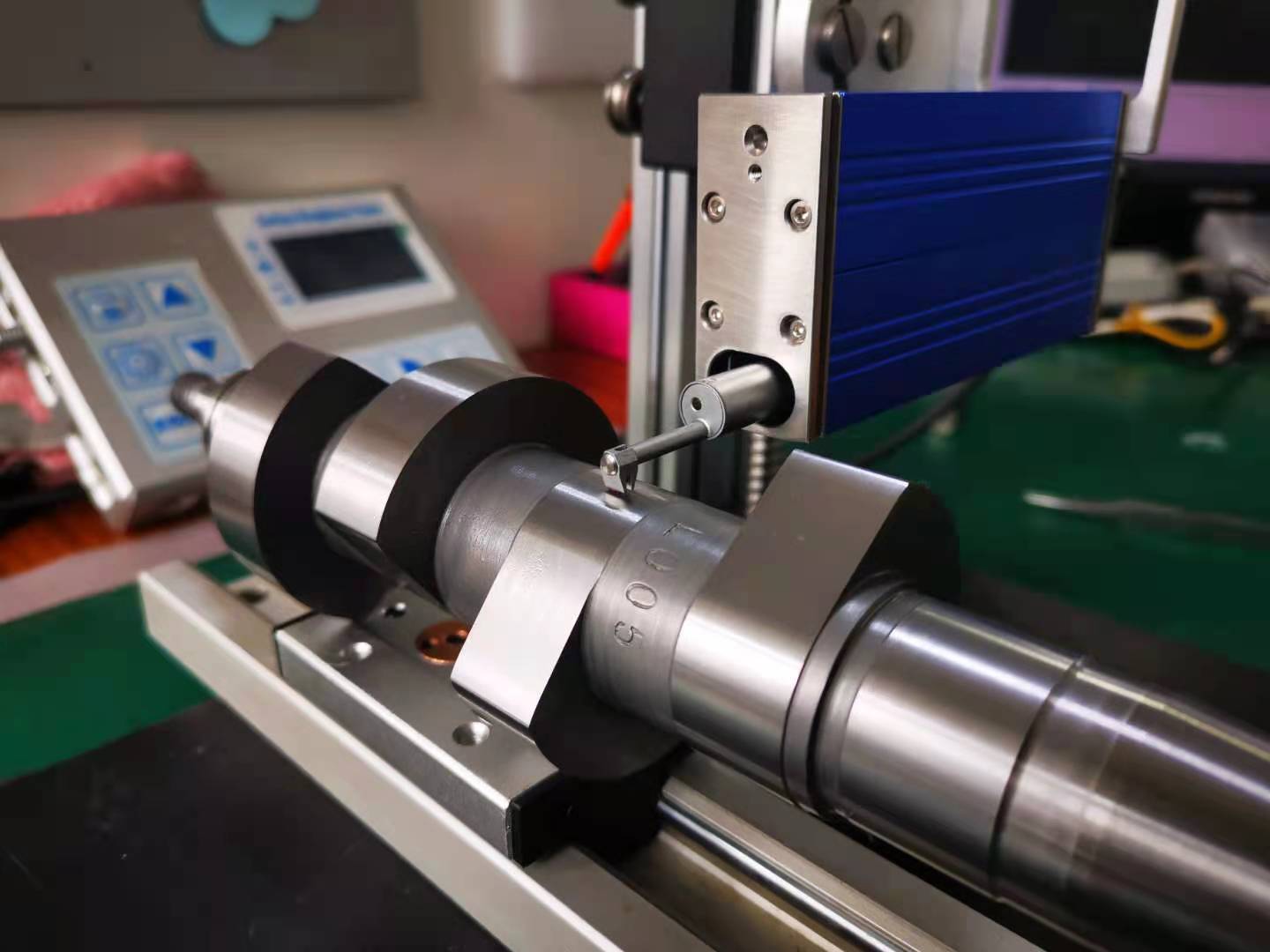

Ra2220粗糙度儀的傳感器的移動方向與驅動器垂直的，也就是傳感器是橫向移動的。這樣傳感器的移動方向與曲軸的被測面的 加工紋路相垂直。減少了傳感器與驅動器的連接點的數量，使測量數據更加穩定。
Ra2220曲軸專用粗糙度儀是觸針式表面粗糙度測量儀，它適用于
生產現場、實驗室、計量室，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。
Ra2220曲軸專用粗糙度儀符合下列標準：
GB/T 3505-2009 產品幾何技術規范（GPS）表面結構 輪廓法 術語 定義及表面結構參數
GB/T 6062-2009 產品幾何技術規范（GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性
特點：
- 多參數測量：Ra、Rz、Ry、Rq、Rp、Rv、Rt、R3z、Rmax、 RSk、RS、RSm、Rmr；
- 高精度電感傳感器
- RC、PC-RC、GAUSS、D-P四種濾波方式；
- 兼容TSO、DIN、ANSI、JIS四種標準；
- OLED液晶，可顯示漢子、全部參數及圖形；
- 內置標準RS232接口、USB接口、
- 兩種關機方式：手動關機、自動關機；

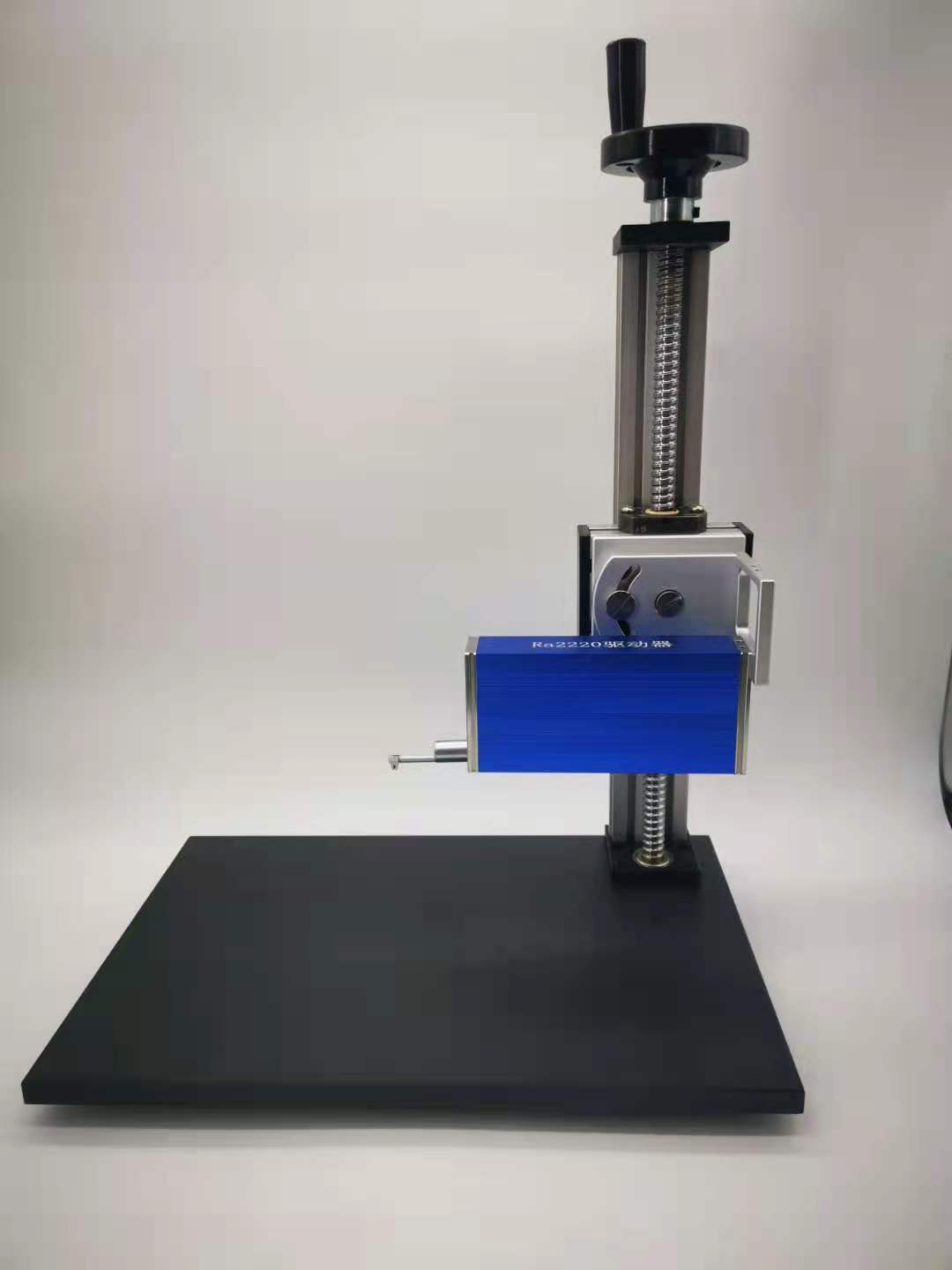

- 分體化設計，驅動器體積小，使用方便。
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由驅動器內部的驅動機構帶動傳感器沿曲軸軸線方向表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在傳感器輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大之后進入數據采集系統，再對采集的數據進行數字濾波和參數計算，將測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。
- 標準配置
| 名稱 | 數量 | 名稱 | 數量 |
| 標準傳感器 | 1支 | 九芯插頭對接線纜 | 1根 |
| 主機 | 1臺 | 試塊定位板 | 1塊 |
| 驅動器 | 1個 | 起子 | 1把 |
| 標準樣板 | 1個 | 磁力表座連接部件 | 1套（選配） |
| 電源適配器 | 1個 |
1.4 基本連接方法
1.4.1 傳感器裝卸

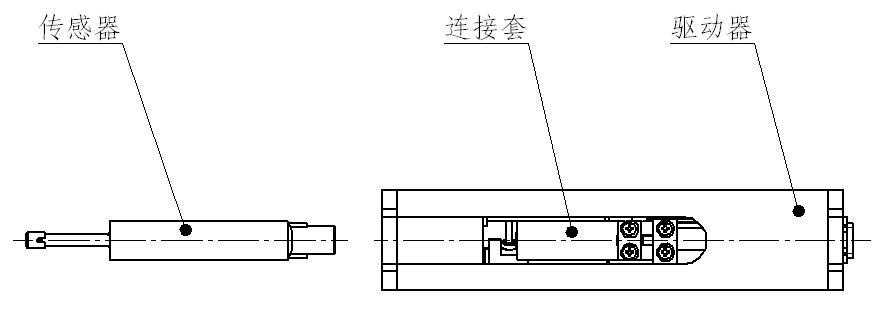

安裝時，用手拿住傳感器的主體部分，按圖 1-2 所示將傳感器插入驅動器底部的傳感器連接套中，然后，輕推到底。拆卸時，用手拿住傳感器的主體部分或保護套管的根部，慢慢地向外拉出。
圖 1-2 傳感器的裝卸
提示：1、傳感器的觸針是本儀器的關鍵零件，應給予高度重視。
2、在進行傳感器裝卸的過程中，應特別注意不要碰及觸針，以免造成損壞，
影響測量。
3、在安裝傳感器時，應注意連接要可靠
