一、應用范圍

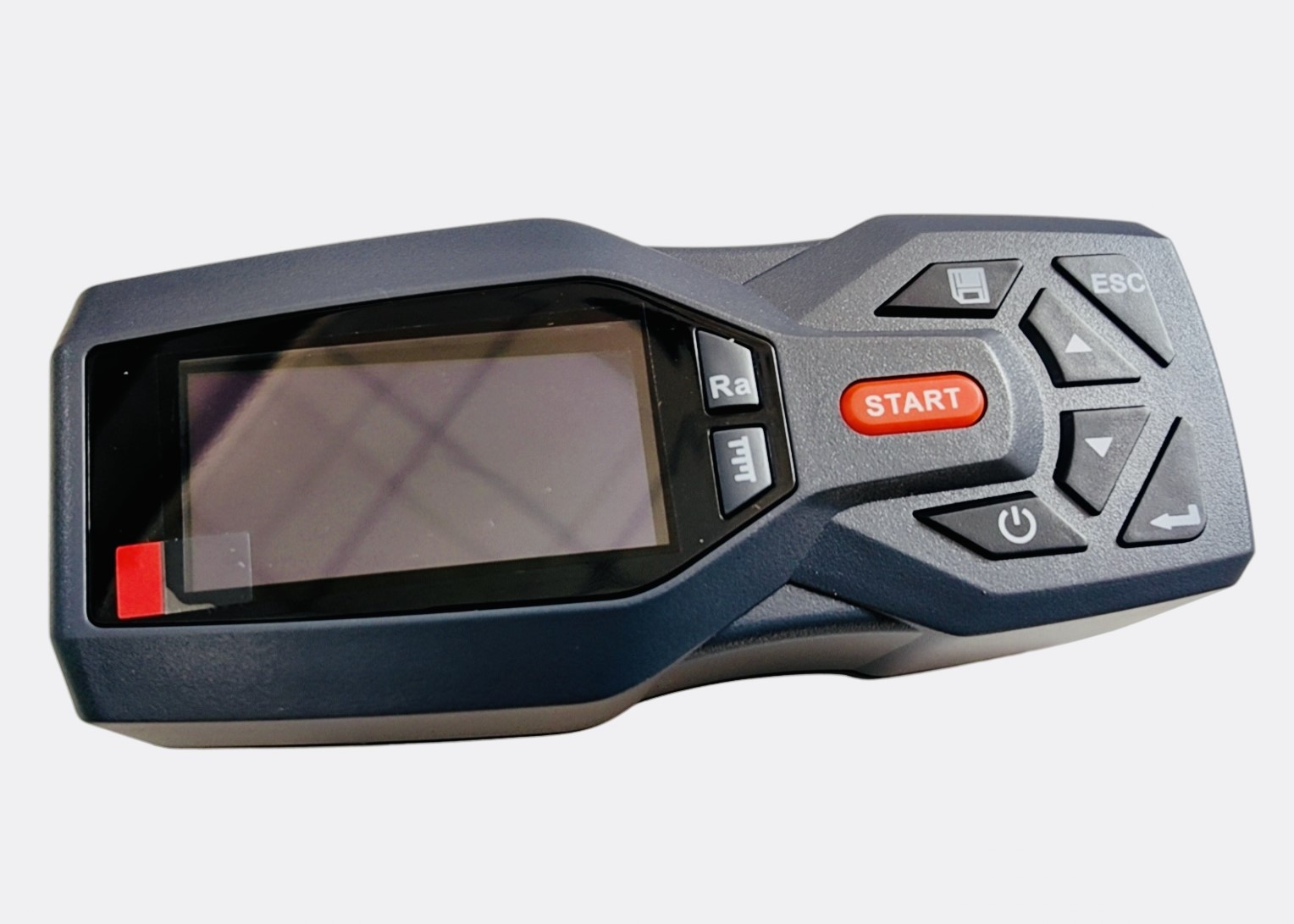

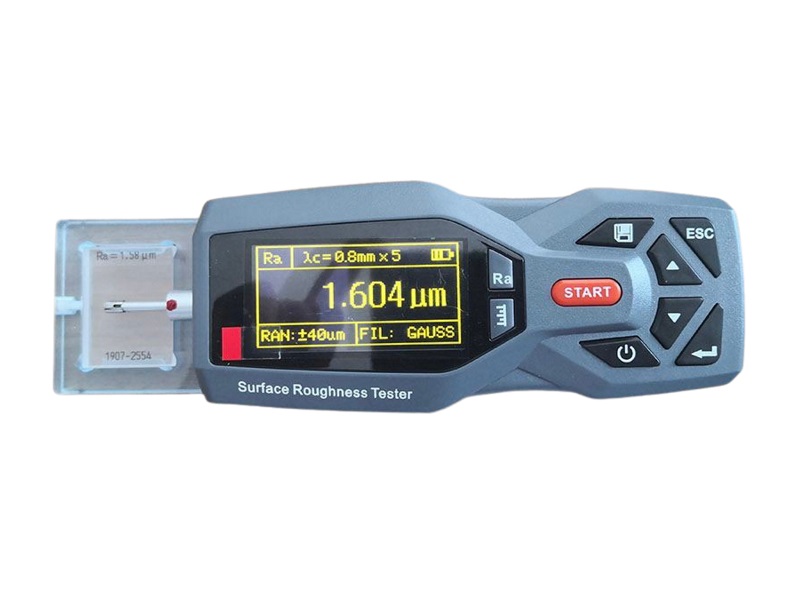

粗糙度儀TR330plus
檢測零件外表面粗糙度的儀器-粗糙度儀|粗糙度儀廠家金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷?？蓽y(cè)量工件范圍：平面、外圓面、錐面、內孔、溝槽、曲面等其他異型面（配適用傳感器）
二、功能特點
大量程，多參數，14種參數：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；
校準樣塊采用光學玻璃基體，由國家計量院鑒定，精度高，不易劃傷，使用壽命長；
128×64 OLED點陣顯示器，數字/圖形顯示；高亮無視角；
采用DSP芯片進行控制和數據處理，速度快，功耗低；
機電一體化設計，體積小，重量輕，使用方便；
具有傳感器觸針位置指示功能；
兼容ISO、DIN、ANSI、JIS等美國、德國、日本、英國多個國家標準；
顯示信息豐富、直觀、可顯示全部參數及圖形；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
可顯示充電過程指示，操作者可隨時了解充電程度
連續工作時間大于20小時
大容量數據存儲，可存儲100組原始數據及波形。
可連接專用打印機，現場打印測量結果
實時時鐘設置及顯示，方便數據記錄及存儲。
具有自動休眠、自動關機等節電功能
可靠防電機走死電路及軟件設計，高穩定性；
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
全金屬殼體設計，堅固、小巧、便攜、可靠性高。
中/英文語言選擇；
可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、溝槽傳感器、測量平臺、傳感器護套、接長桿等附件。
三、粗糙度儀TR330plus
技術參數
| 測量參數 | Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr |
| 測量范圍 | Ra： 0.005 um ~ 16.00 um |
| 顯示范圍 |
Ra,Rq： 0.005 um ~ 16 um ；Rz, Rv ,R3z,Rt,Rp,R3z,： 0.02 um~ 160 um Rsm, Rs：1mm；Rmr：0~100%；Rsk：0~100% |
| 示值精度 | 0.001um |
| 量程范圍 | ±20um，±40um，±80um |
| 取樣長度L | 0.25 ， 0.80 ， 2.50，自動 |
| 評定長度 | 1L~5L（可選，L為取樣長度） |
| 測量行程長度 | 3L~7L（可選，L為取樣長度） |
| 最大驅動行程長度 | 17.5mm / 0.71 inch |
| 最小驅動行程長度 | 1.3mm / 0.052 inch |
| 示值誤差 | ≤±7% |
| 示值變動性 | ＜6% |
| 針尖角度 | 90° |
| 測量輪廓 | 粗糙度，波紋度，原始輪廓 |
| 濾波器 | RC,PC-RC,Gauss,D-P |
| 內部存儲能力 | 100組數據 |
| 數據接口 | USB |
| 電池 | 內置鋰離子充電電池 |
| 外形尺寸 | 141 mm×55 mm×40mm |
| 產品重量 | 400g |
| 工作環境條件 | 溫 度： -20℃～60℃ 相對濕度：< 90% 周圍無振動、無腐蝕性介質 |
| 可選附件 |
曲面?zhèn)鞲衅?、小孔傳感器、溝槽傳感器、深槽傳感器、延長桿、 微型打印機、KA620測量平臺 |

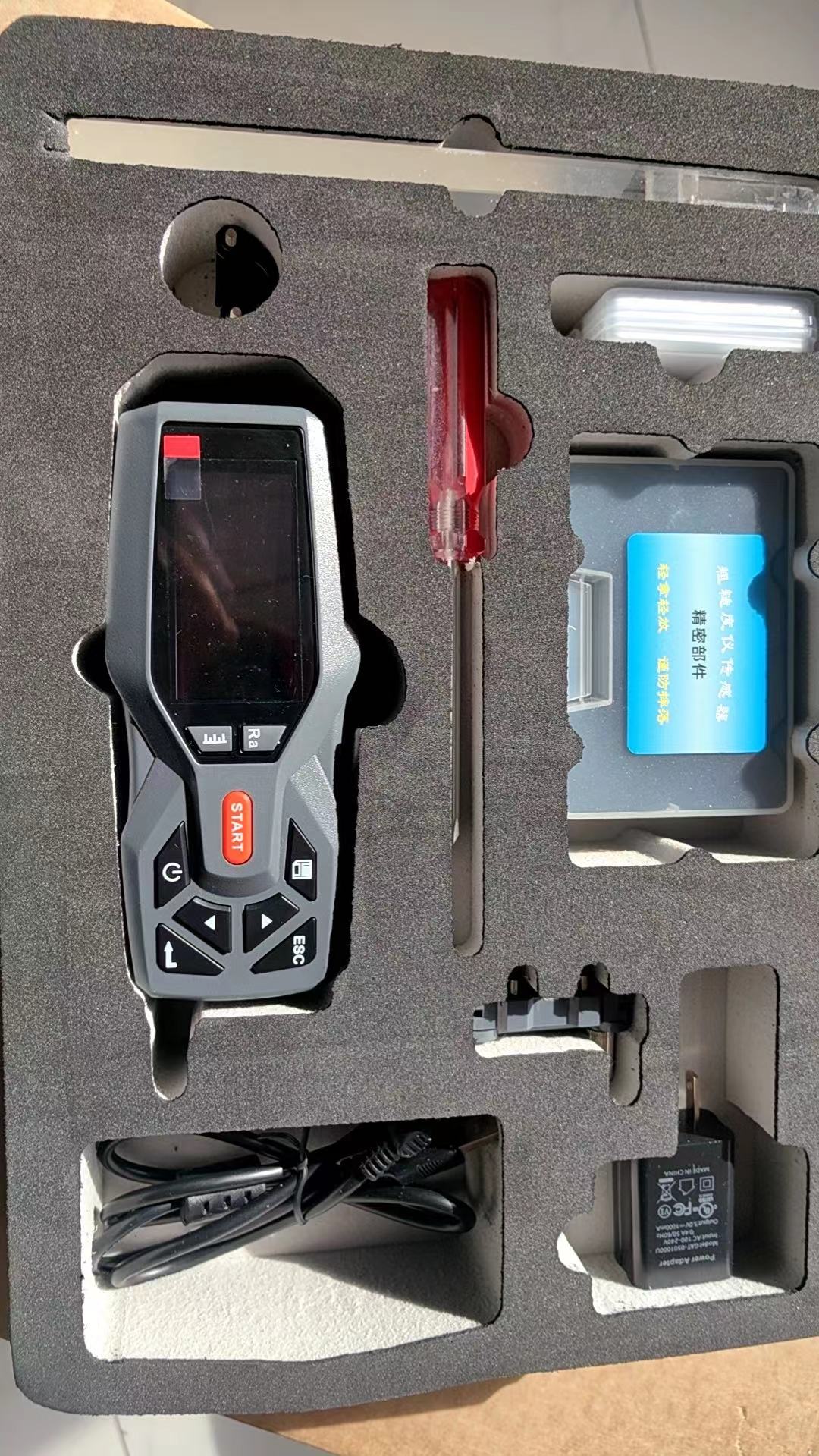

四、標準配置
1、粗糙度儀TR330plus主機1臺
2、多刻線校準樣塊1塊
3、校準樣塊支架1個
4、簡易支架1個
5、充電器1個
6、數據線1根
7、改錐1把
8、說明書1本
9、合格證1張
10、保修卡1張
11、ABS儀器專用箱1個
